| NOZIONI BASE SUL COMPUTER |
| UN MODELLO DINAMICO | ||||
L’uso del computer come strumento di aiuto per la realizzazione di elaborati progettuali è oramai diffuso sia negli studi che nelle università di architettura. Ma l’informatica in campo architettonico ha un’importanza di portata ben più elevata poiché rivela molti aspetti innovativi rispetto alle pratiche tradizionali del lavoro progettuale. Molti programmi sono costruiti simulando in un ambiente elettronico una maniera di operare tradizionale. I meccanismi sui quali essi si basano sono gli stessi di quelli tradizionali: un programma di solid modelling utilizza gli stessi processi logici di creazione della forma che si usano in scultura, in programmi per il disegno tecnico è possibile disegnare su lucidi sovrapposti attraverso i layers…… Ma esistono dei processi che sono caratteristici del computer e sono proprio questi che rappresentano l’aspetto più innovativo relativo alla progettazione. Ad esempio il processo di costruzione di un modello tridimensionale attraverso una serie di oggetti organizzati gerarchicamente implica una serie di vantaggi dal punto di vista progettuale. La creazione del modello avviene attraverso l’uso di istanze e non di copie per cui è possibile creare modelli anche molto complessi utilizzando poca memoria del computer. Inoltre il modello creato sarà un modello vivo, dinamico poiché ogni modifica che si apporta ad un oggetto appartenente ad una qualsiasi delle piramidi gerarchiche si ripercuoterà simultaneamente in tutte le istanze di quell’oggetto presenti nei livelli superiori. Quindi sarà possibile effettuare un numero infinito di verifiche progettuali anche a modello ultimato: il cambio di un pilastro da una pianta quadrata ad una ottagonale, il cambio di forma di una finestra…… Il modello così creato non è più la simulazione elettronica di un plastico reale, ma è diventato qualcosa di molto di più: "una macchina per sviluppare le proprie idee". Questo tipo di approccio progettuale è stato utilizzato in molte occasioni con risultati sempre sorprendenti.
Nicchia per la facciata del College di Belle Arti dell’Università Carnegie-Mellon di Pittsburgh La prima operazione da compiere per realizzare un modello 3D organizzato in modo gerarchico è quella di individuare i vari livelli della gerarchia. In questo caso il primo livello della gerarchia è il cassettone. La creazione del cassettone nasce attraverso una rotazione di 360°, limitata a quattro volte, di un profilo base, ed una successiva deformazione trapezoidale. Il secondo livello della gerarchia è una sezione tipo formata da quattro cassettoni. La creazione della sezione tipo avviene operando duplicazioni, rotazioni e deformazioni dell’elemento base (il cassettone), e inserendo degli elementi murari tra di essi. Il terzo livello della gerarchia è la nicchia completa ottenuta attraverso la rotazione di nove sezioni tipo. Per la localizzazione precisa dei cassettoni sono stati utilizzati come sfondo i disegni digitalizzati che i progettisti avevano prodotto su carta in modo tradizionale. La realizzazione del modello 3D ha reso possibile una vera e propria progettazione interattiva, permettendo:

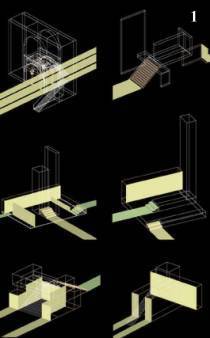

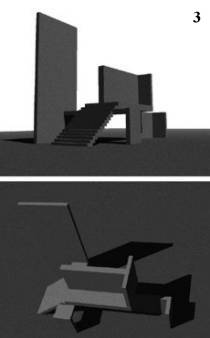

Concorso "Quale periferia per Roma capitale?" – Progettisti: A. Ferri, L. Lenci, A. Saggio – Roma 1990 Concorso "Living in the city" – Progettisti: O. Orazi, L. Prestinenza, A. Saggio – Nimega 1990
Ma la creazione di un modello organizzato gerarchicamente possiede
nuovi ulteriori risvolti soprattutto nel campo dello studio di edifici storici . Infatti
la struttura gerarchica con il quale è realizzato il modello può coincidere con la
chiave interpretativa con cui è stato analizzato il progetto in esame ed il modello
diventa quindi un modo per capire ed interpretare le intenzioni del progettista.
|
