file in schtectup

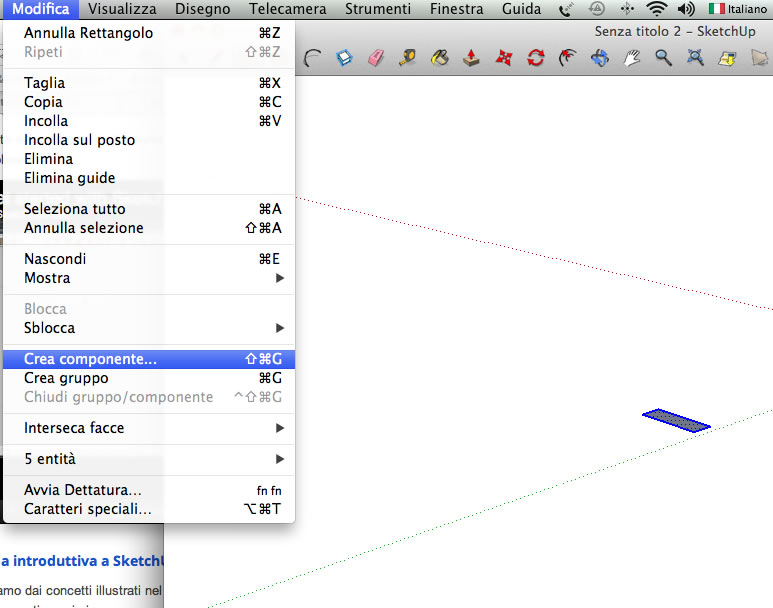

In skect up selezionare un elemento e nel menu andare in crea componete

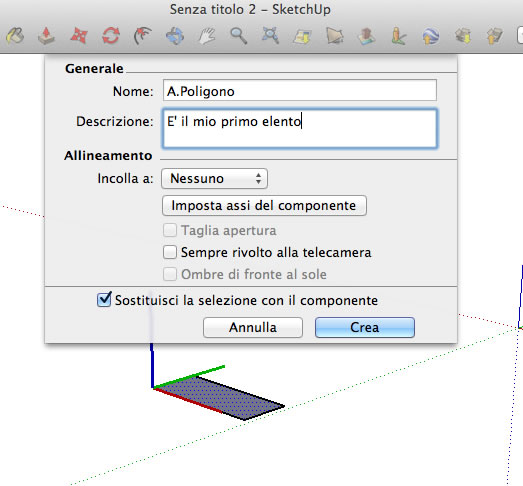

E' una entita indi chiamarlo e definirlo

per esempio A.Poligono

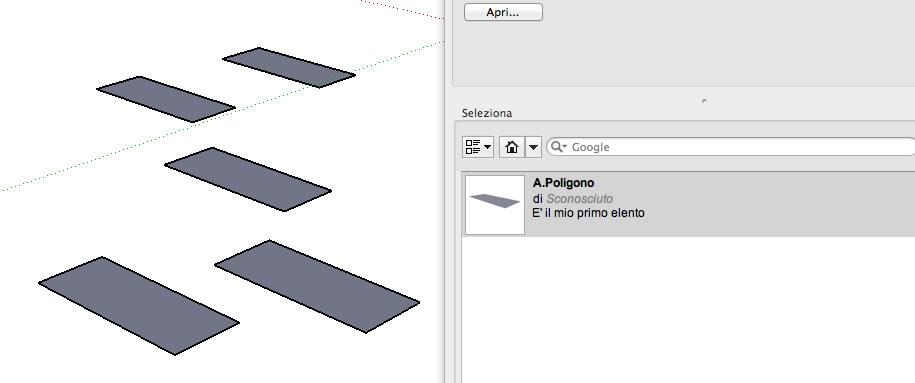

adesso duplicarlo tre volte o con copia e incolla oppure adoperando la finestra componente

Hai creato tre Istanze.. gioca con gli strumenti di modifica per capire cosa è possibile o meno per una istanza

localizza ruota, scala, deforma .. ma parametricamente sono compatibili

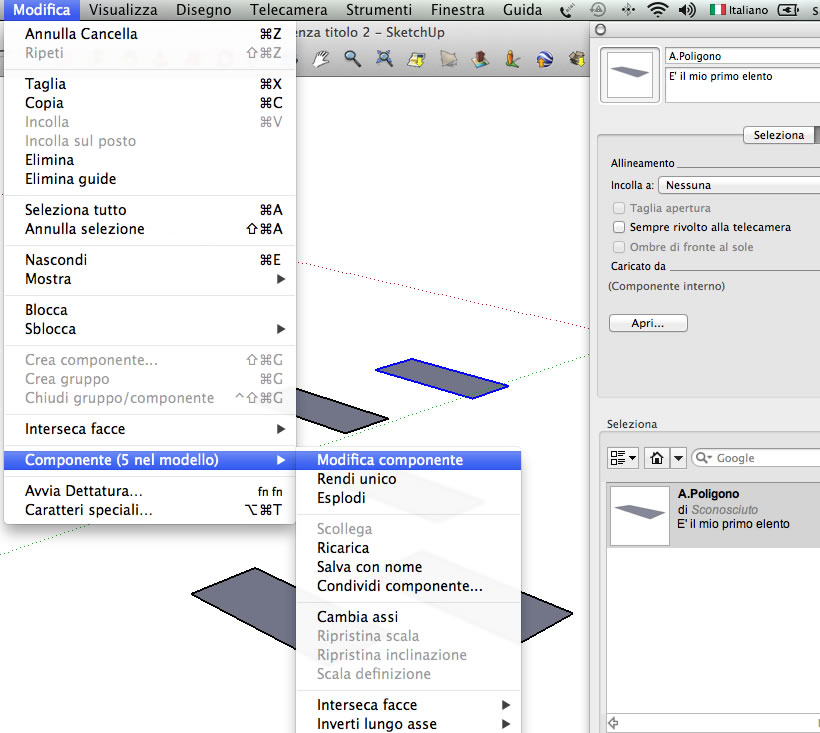

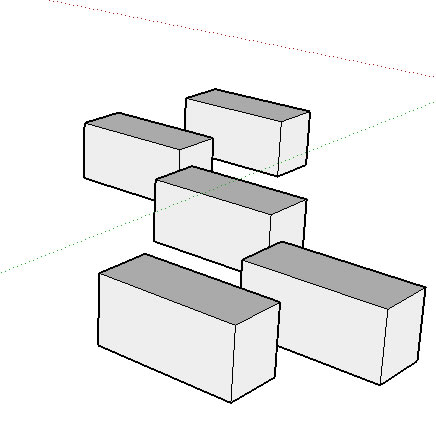

Adesso scopri la grande importanza! Vai al comando Componente e poi scegli Modifica componete



e poi per esempoio "estrudi" o fai altre operazioni.. vedrai che Si applicano a tutte automaticamente



e il processo naturalmente va all'infinito quella componente poligono uo avere una serie numerosa infiniti di dettagli e sempre essere Legata come ISTANZE di una COMPONENTE



Ora creiamo una altra

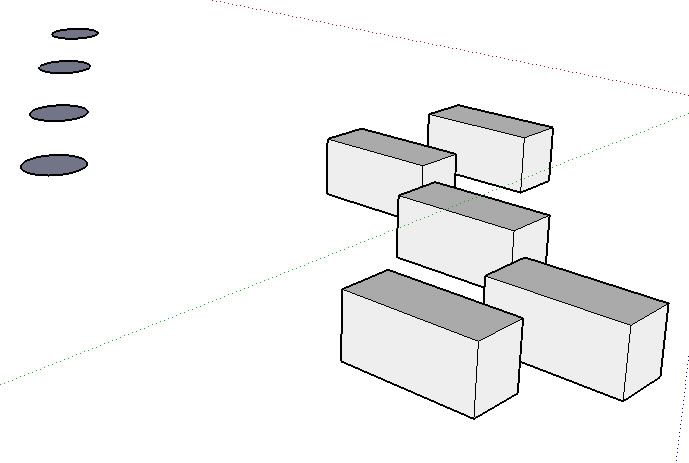

la chiamamo A.Cerchio rrifai tutti gli step fino a qui per questa componente e crean quattro istanze!





ed ora facciamo la cosa più complessa!

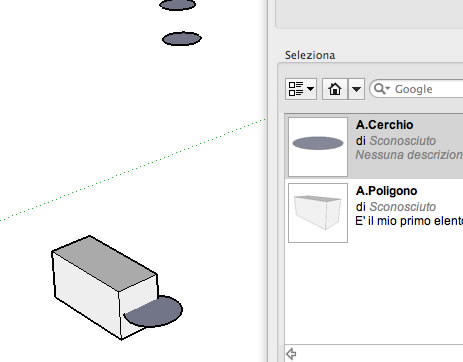

Creiamo una componente di secondo livello che combina le due componenti di primo livello che abbiamo chiamato a. (il poligono e il cerchio) le prendo dal menu finestra componenti

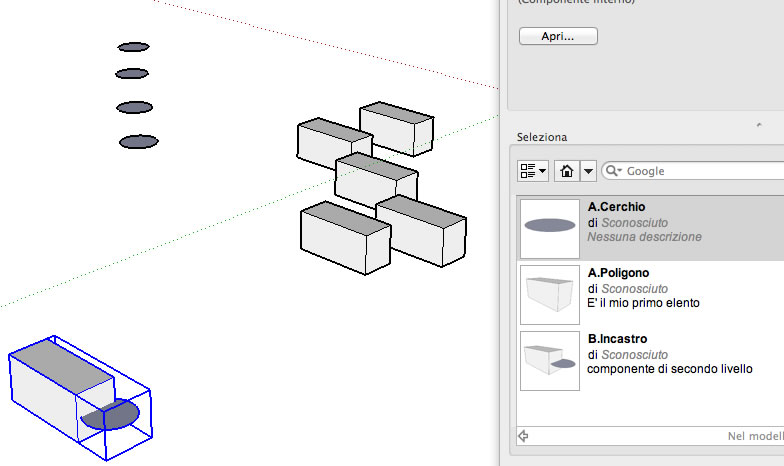

Poi le slezione entrambe e chiedo di nuovo!!!! Crea Componente.. Ho creato una componente di secondo livello!!! che ne combinanto due di primo. La chiamo B.Incastro





Cosa pensate che accadrà? Accadra che esattamente come in un foglio elettronico posso modificare il primo livello della catena e da questo interattivamente si modificheranno le ricadute, come in un albero... dipende quale ramo scuoto.

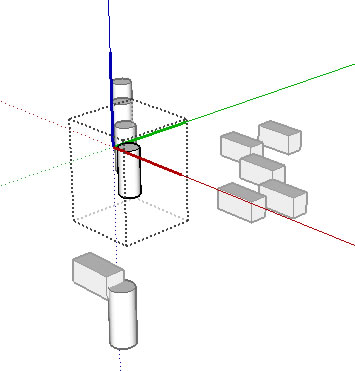

giocate con le variazioni sempre con il comando Modifica componnete





All'infinito! Naturalmente questo è il primo pezzetto di un DNA che va molto molto avnti con enrme conseguenze enormi conseguenze!
