La presentazione della vostra organizzazione dal punto di vista strutturale.

Riflettete e presentate il vostro schema dal punto di vista strutturale. In almeno una tavola. i disegni possono essere "fuori scala"

Questo è allo stesso tempo un "come" procedere alle decisioni progettuali e il materiale richiesto nel capitolo Tavola Strutturale



A. Realizzate una base geometrica spaziale per lavorare sulle geometrie della stuttura. Decidete voi se usate una base al 200 o un poco più piccolaCon gli elementi fissi e mobili. (.ù. Si tratta di una locuzione un poco strana Il concetto è che alcuni elementi della pianta possono modificarsi per ottimizzare un aspetto strutturale. Un blocco di servizio che diventa portante trova un allineamento, una apertura su un solaio corrispondente ad un doppio livello diventa allineata strutturualmente con un arretramento di venti centimetri. Sono aspetti che di norma non vengono considerati in un semplice disegno di pianta..ma che richiedono tali modificche ad una ragionamento di tipo strutturale)

Nella base geometrica indicate in particolare:


1. vuoti,

2. scale,

3. doppi livelli,

4. presenza di zone serventi.



B. Decidete in base al ragionamento sopra impostato e a quanto avete pensato ipotizzato come è costruto il vostro edificio.

- 1. Per punti strutturali, (spesso accoppiato con mura di irrigidimento continuo in scale, oppure in zone serventi... in via di fuga, in spazi tecnici)

- 2. Con un sistema di mura portanti tendenzialmente continuo,

- 3. Con un sistema a telaio.. (se in acciaio o in cemento armato o in legno) che può essere anche realizzato a mesh

- 4. Con un sistema a ponte

- 5. Con sistemi particolari per esempio tenso struttura o a membrana o elementi prefabbricati,

C: Sulla base del punto B. Lavorate su siverse ipotesi geometrche per trovare i migliori allineamenti e la minimizzazione di sprechi e complicazioni costruttive

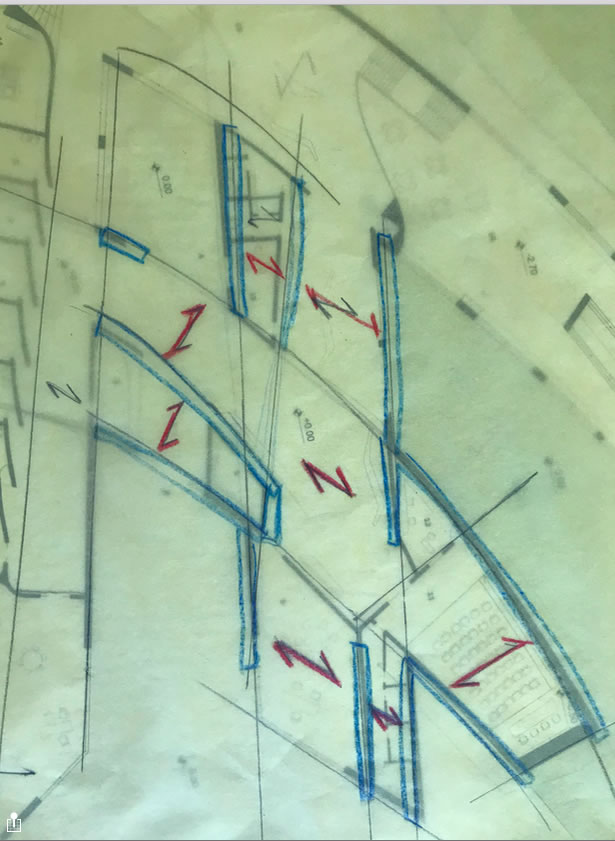

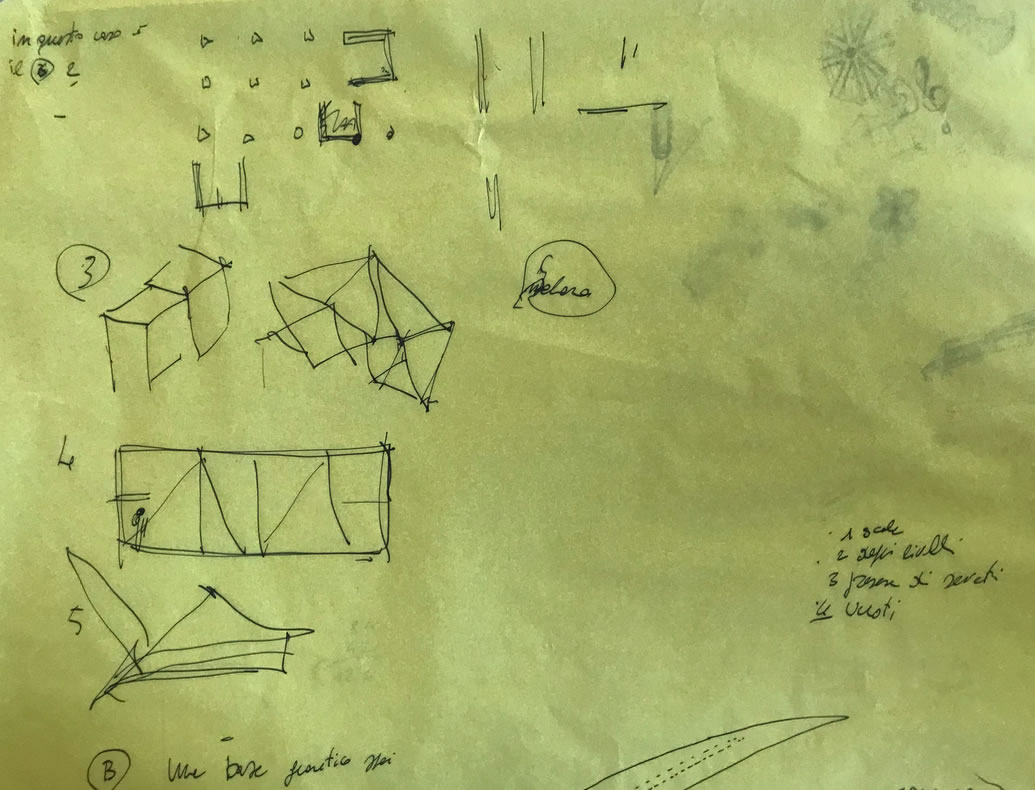

D. Realizzate degli schemi in pianta e se serve in sezione per illustrare come intendete costruire l'opera. Per esempio indicate

1. le travi principali,

2. il senso di tessitura dei solai

3. le parti di irrigidimento

4. i Vuoti del progetto. Per esempio patii, grande atrii passanti, rampe, scale.

5 Le situazioni particolari Per esempio grandi sbalzi, situazioni d'angolo, atrri biclimatici ecctera





NB 1: Nelle piante che realizzarete al 200 a questo punto vengono resi con evidenza GRAFICA

- Le parti portanti con spessori adeguati molto difficlmente inferiori ai 40 centimetri,

- Le parti non portanti indicate diversamente sia graficamente che come spessori

- le parti coibentate esterne.. in genere sono diffcilmente inferiori ai 35 centimetri e

- tramezzi interni circa 10 centimetri. Tenete conto di queste indicazioni anche quando disegnate le piante arredate. !

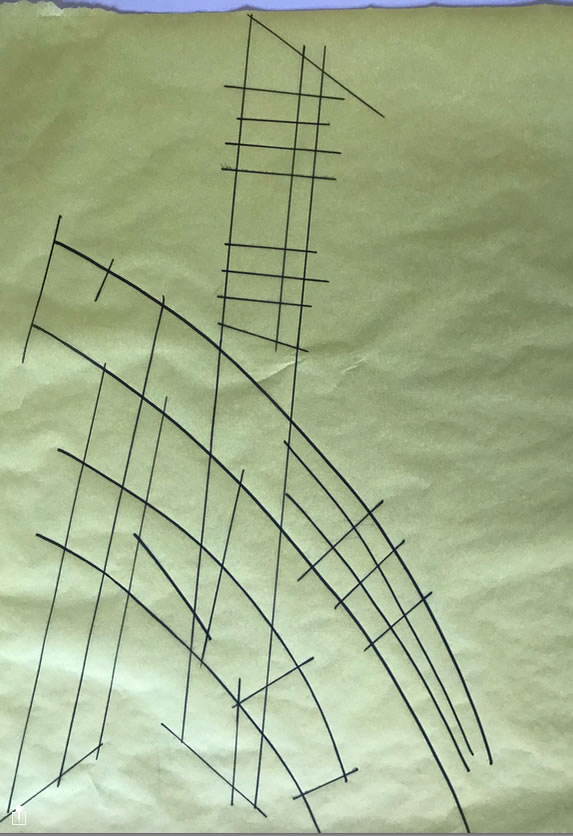

Vi consigliamo in altre parole come in altre parti del processo progettuale di realizzare una Base misurata della pianta con gli elementi fissi e mobili, e a partire da questa, elaborare "diverse" ipotesi strutturali cercando di ottimizzare la migliore in base ai parametri funzionali, spaziali ed espressivi. Ma la base di ogni ragionamento strutturale è essenzialmente GEOMETRICA. Cercate fili, allineamenti. Immaginate come sono collegati gli elementi verticali a quelli orizzontali. studiate gli allineamenti migliori dove far ricadere i punti di strutturali attraverso una serie di iterazioni, Naturalmente queste iterazioni possono e anzi spesso influenzano l'organizzazione funzionale, quella del servente servito e quella formale!

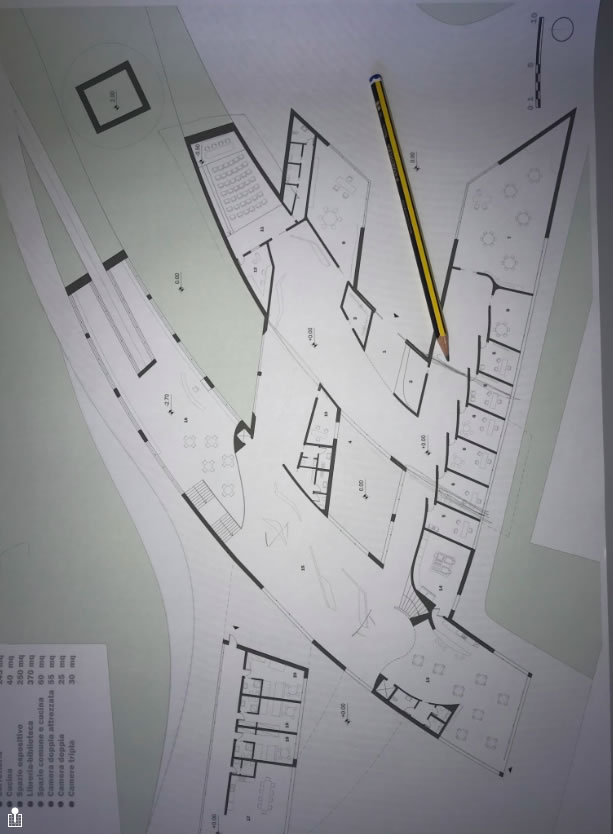

disegni di lavoro di Camilli Meletani lab 2018

NB 2 Considerate SEMPRE I PUNTI DI DISCONTINUITA' come portatori di particalori soluzioni. QUESTE SOLUZIONI VANNO INDICATE sia IN PIANTA che in AL 200 perchè incidono fortemente nel progetto

- La copertura anche se piana ha dimensioni diverse da un normale solaio, in genere almeno doppia perché deve
- tenere le coibentazioni e le pendenze.
- Se praticabile deve avere parapetti
- Se verde gli spessori aumentano considerevolmente
- Ogni muro a contatto del suolo se interrato va isolato adeguatamente di norma almeno con un doppio muro areato
- sStessa norma va adoperata anche ai piani terra se a contatto con il suolo

E. Ogni altro materiale grafico o in modello per illustrare la vostra concezione strutturale...

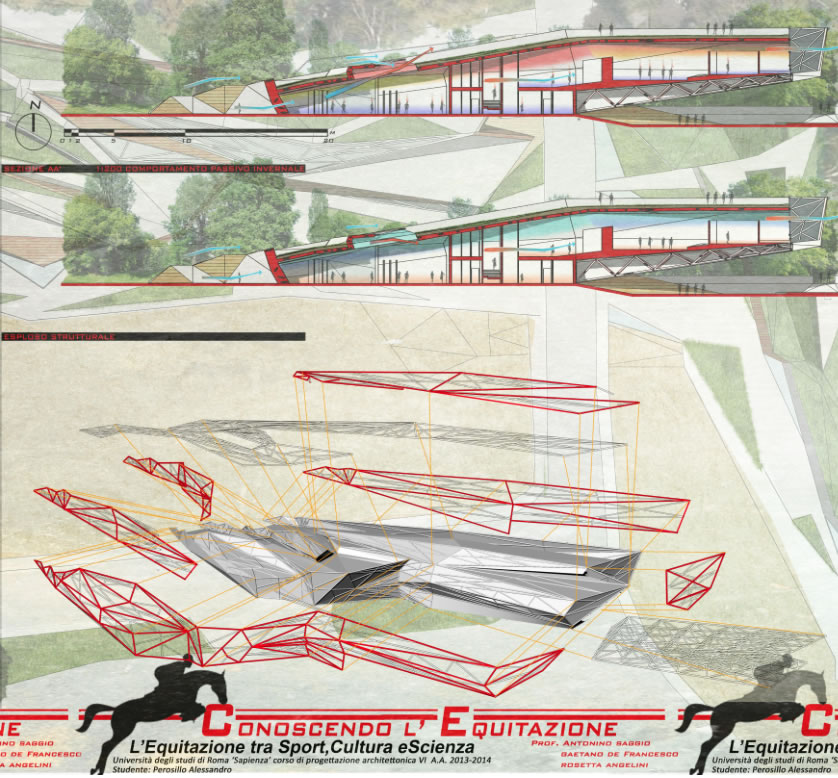

Esempio di struttura con pareti portanti triangolate e grandi sbalzi

Alessandro Perosillo

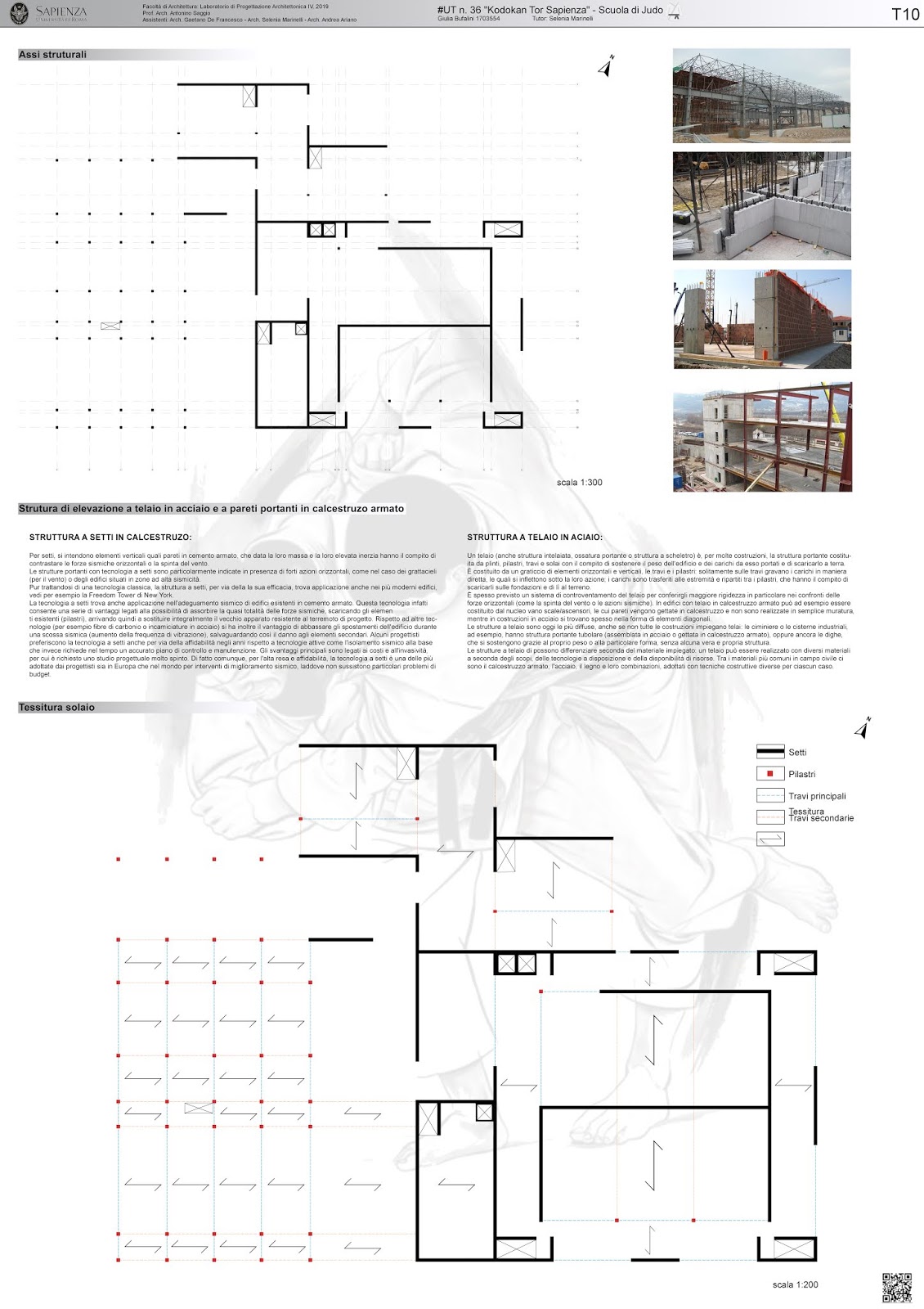

Giulia Bufalini LAB 2019
