Per Lunedi 7 dovete preparare "Una presentazione" importante su questo tema.

Esistono ben 4 giornate di crossing, sino a quella data, in cui tutti gli studenti dovranno avere alemno una dettagliato incontro con i docenti.

La presentazine del è una consegn e come tutte le consegne si muove prallalelamente su stampa A3 e sul blog!.

Nella revisione dovranno essere presenti in maniera aggiornata, i materiali già discussi alle presentazioni Precedenti

A. Il concept dell'edifcio dal punto di vista del programma funzionale.

A1.Titolo del progetto. Sottotitolo esplicativo.

A2. Uno o due paragrafi che descrivono il programma funzionale e perchè secondo voi è importante nella situazione specifica

A3.Una indicazione in prima approssimazione, ma analitica degli spazi necessari allo sviluppo del punto A2.

Verificato in un incontro con il cliente in cui si sente il suo punto di vista

B. La presentazione della vostra caratteristica chiave "Bang". Un paragrafo

B1. Una titolazione del concetto chiave.

B2. Un prodotto di natura "sintetica ed espressiva" a vostra scelta (schizzo, digramma, plastico, fotomontaggio a vostra scelta)

B3. Una sezione o più sezioni schematiche dell'edificio (al 200)

B4. Una ipotetica organizzazione in pianta

B5. Un primo plastichetto di studio al 200

B6. Una TAvoletta che illustri i concetti ambientali e bioclamitici individuati nel vostro edifìcio

Verificato in un incontro con il cliente in cui si sente il suo punto di vista

A questi materiali, gia redatti sono da aggiungere

C1. Diagramma a blocchi con indicate in percentuale le aree e le relazioni tra i diversi processi. Deve essere in scala, ma non uguale allo sviluppo progettuale . lo spazio esterno e i flussi che potenzialmente possono attivare un ciclo di 24 ore

C2. Raccolta di almeno "tre" fotocopie provenienti da manuali dell'architetto o da regesti tipologici distributivi con in dettaglio distributivo indicate tre parti del vostro programma d'uso (esempio, mensa, cucina, blocco scale, parcheggio, libreria o di parti che riguardano specificatamente il vostro tema progettualeeccetera ecctera)

C3. Schematizzazione al 500 e con colori (tipo brochure commerciale!!!) del vostro progetto dal punto di vista dei processi con indicate approssimativamente le quantità

C4. Schematizzazione delle zone serventi e servite al 500. come fosse una macchina! elementi di distribuzione e egìnergetivi (cioè servizi da quelli igenici a tutti di vario tipo)

C5. Applicazione corretta e dimensionata nello schema reale al 200 dei vostri tre schemi distributivi dimensionali (cfr. C2)

C6. Verifica con il cliente promoter

Tutte le giornate a disposizione sino al 7 Giugno saranno dedicate a revisione. E' fondamentale che gli studenti a revisione abbiano in bozza almeno c1. c3. E' fondamentale che vengano "anche" con libri fotocopie ed esempi di studio per discuterne con il docente e interpretarli dal punto di vista del loro sviluppo progettuale

Distribuzione

1. Il primo principio chiave è che il flusso "processuale" (EX FUNZIONALE ) delle attività non è direttamente tradotto in decisioni architettoniche.

Le relazioni con il bang e con il programma sono attente e precise, ma mai automatiche.

si può leggere con bibliografia >>


Typycal distribution Scheme with flow, adjacencies and proportianal surface area




2. Il secondo principio chiave è la differenza tra servito e servente

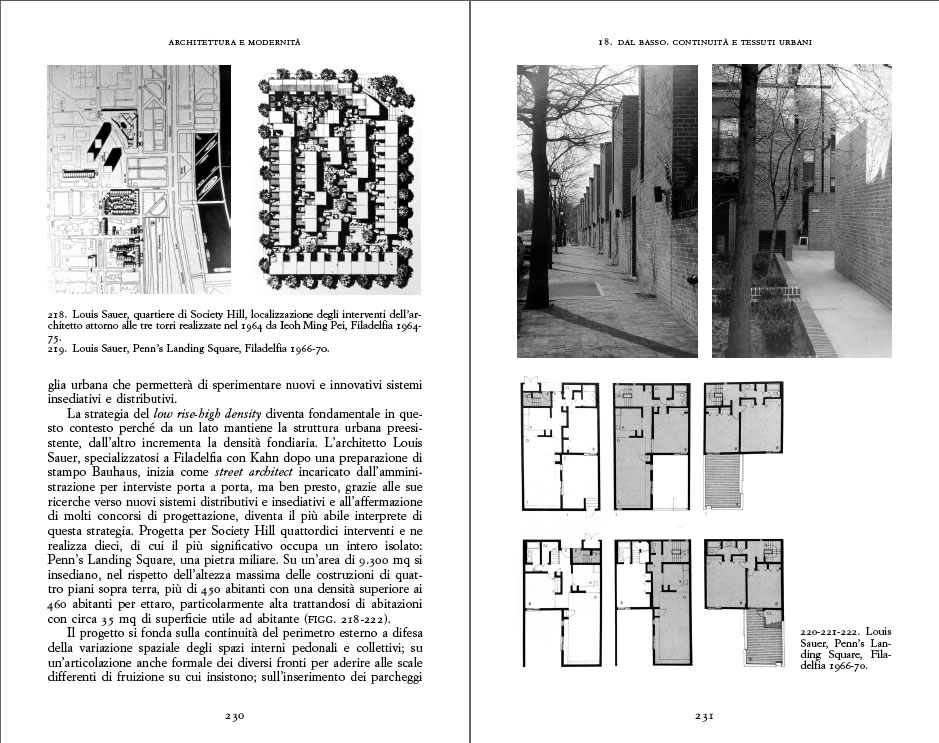

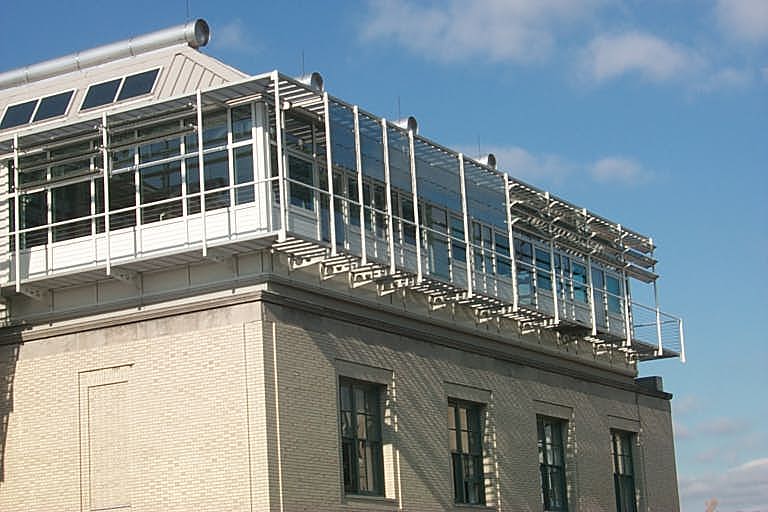

Look Penn's? Sauer si può leggere questo articolo con bibliografia >>

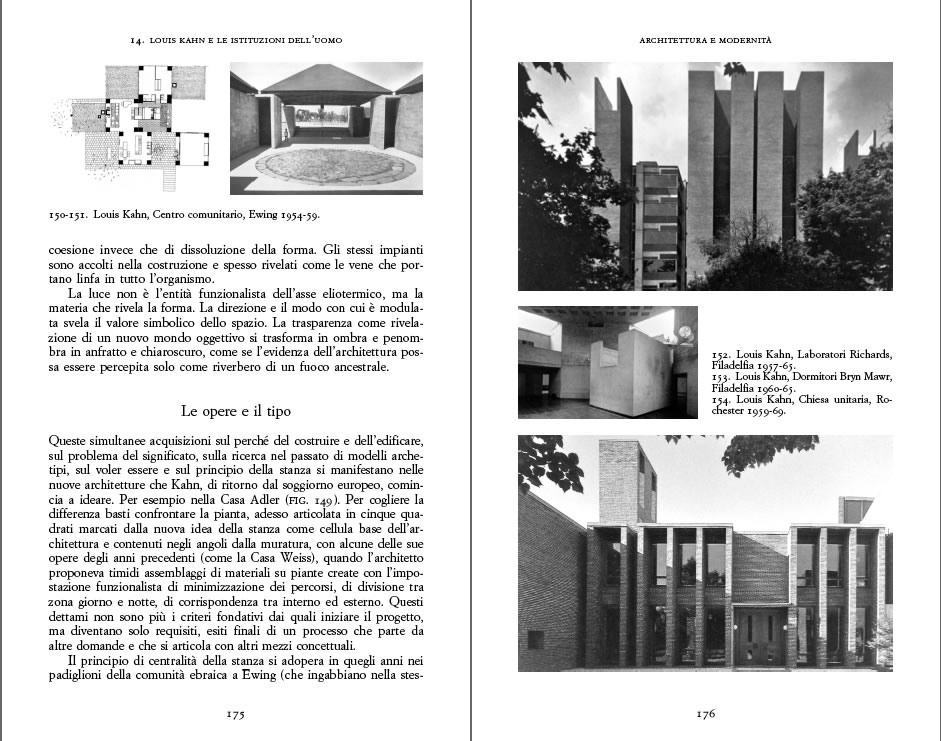

Look Kahn

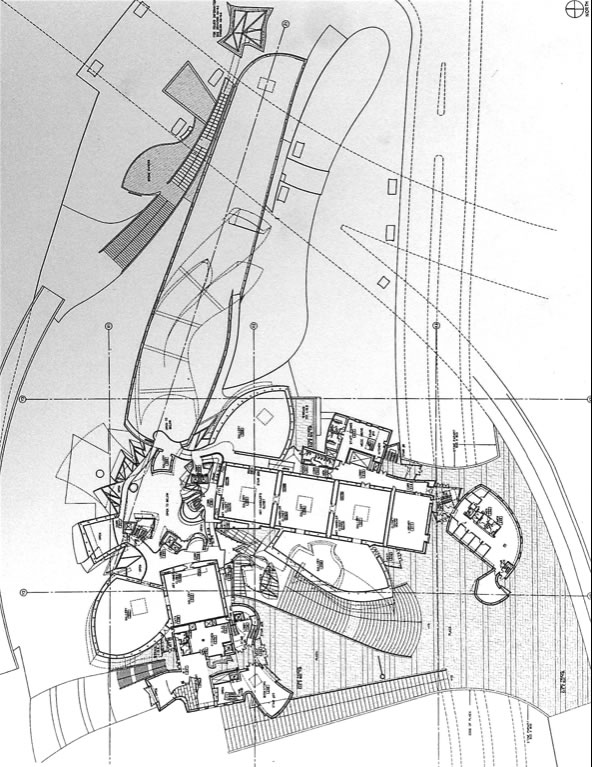

Look Gehry





Look my student service

tutto il lavoro >DelGrandeCarta

Tutto il Lavoro di Lorena Greco e Cristian Farinella >>

Look the reverse approach mettere fuori gli impianti, farne una macchina esterna

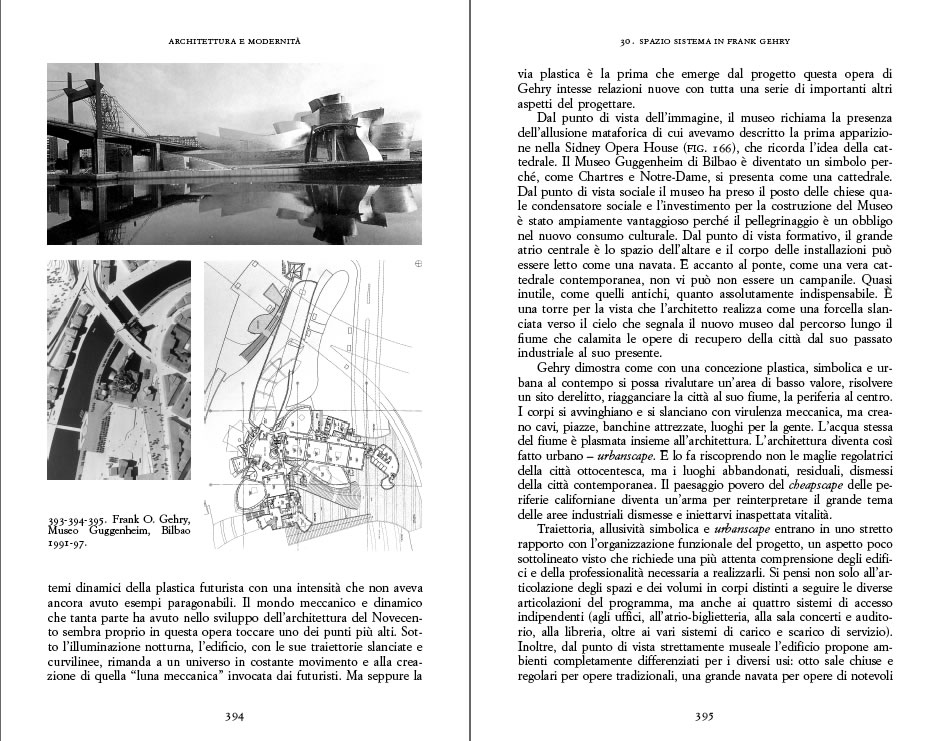

La conquista del centro

http://www.arc1.uniroma1.it/saggio/Bibliografia/Citazioni/Gehry.html

The central spine

The Gallery organization





link

In fine il diagramma come generatore delle scelte "ANCHE" DISTRIBUTIVE, ACCOPPIATE SPESSO PERò con un approccio distributivo chiar

Per esempio Eisenman (vedi Luca Galofaro, digital eisenman) segue molto quest'approccio.

Gli olandesi in particolare Van berkel seguono molto quest'approccio, ma quest'approccio combina ideazione spaziale (bang) programma (concept) e distribuzione in un unico intreccio.

Alcuni esempi

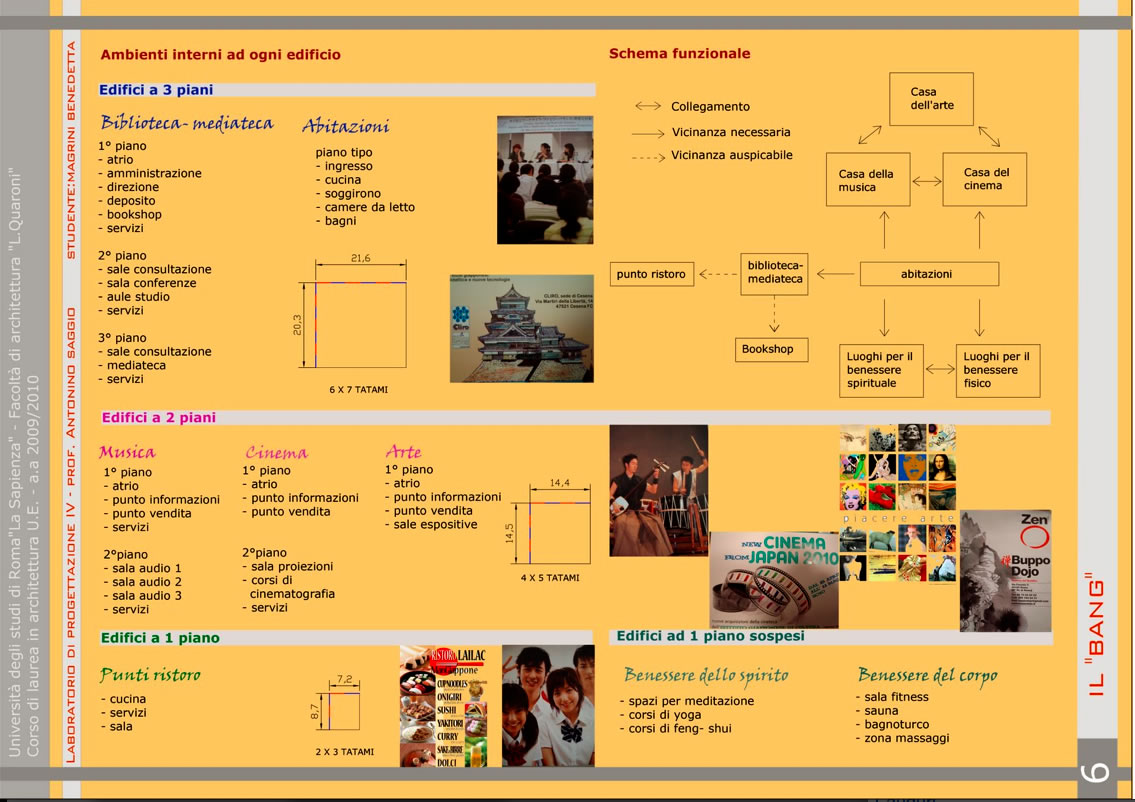

magrini 2010
