Il corso offre ai propri studenti la possibilità di avere revisioni sino al giorno di esame.
Ad inizio si redige una lista delle revisioni da compiere che sarà chiusa alle 15.30. Completate le revisionii docenti non rimarranno oltre
Si esclude la possibilità di venire all’ultimo momento e si raccomanda di venire in classe con tutti gli strumenti di lavoro e di lettura per sfruttare al meglio il tempo come effettivo laboratorio. In alcuni casi i docente chiederanno di approfondire alcuni aspetti direttamente in aula

Le revisioni si fanno previo un Report, cioè uno stampato che riassuma quanto avete discusso la revisione precedente. Nel report va evidenziato quanto richiesto esplicitamente (indipendententemente dal fatto che voi lo abbiate fatto o meno), quanto consigliato di fare, quanto avete fatto oltre ai vostri dubbi e problemi. la disciplina di questo report - (o relazione) è indispensabile da apprendere in particolare nel rapporto con i clienti (quelli veri intendo, ma anche se volete con quelli virtuali di questa fase)



TO DO: PRESENTAZIONE PRE FINALE :
Ogni progetto deve essere firmato ed accettato per passare alla fase realizzativa finale e sostenere l'esame

Giovedi 7 Febbraio, alle ore 14:00

Iscrivetevi all'ultimo appello di Febbraio di esame!
Se avete esigenze di sostenere prima l'esame fatecelo sapere esplicitamente e naturalmente ci organizzeremo


Dovete preparare una Presentazione pre finale. La consegna prefinale viene giudicata dai docenti ed è indispensabile per procedere oltre e sostenere l'esame finale che si svolge IL 28 febbrai0 2022

La presentazione è una consegna formale indispensabile al completamento del corso. Nella presentazione dovranno essere presenti in maniera aggiornata, i materiali già discussi alla presentazione precedente
Ciascun argomento (A, B, C , D...) può essere sviluppato in una o più tavolette A1 Orientate Verticalmente. Naturalmente le tavolette possono essere accoppiate se si disegna avere un disegno più grande (che corre su due tavolette contigue

ATTENZIONE controllate che il progetto sia pubblicato nel Blog nell'area di specifica di riferimento * vedi specifiche
ATTEnzione: Pubblicate le Tavolette del Pre finale sul Vostro BLOG!! (indispensabile per molte ragioni, e tra l'altro per discuterne collettivamente)

Tutte le tavolette porteranno la dicitura:
Nome e Cognome studente, 1.AnieneRims (Numero corrispondente area al posto dell 1.) prof. A. Saggio, Sapienza, Università di Roma 2021-2022. Assistente A. Ariano

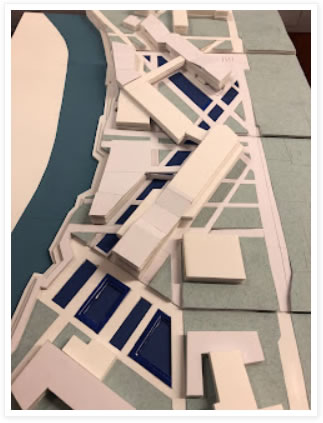

Portate Il plastico in scala ravvicinata - obbligatorio - e se potete anche quello urbano e la scacchiera

Appendete il materiale nella maniera più compatta possibile magari in prossimità tra aree limitrofe, oppure vicino al proprio buddy
Appoggiate il plastico o i plastici in prossimità della presentazione. Abbiate nastro adesivo trasparente o di carta per appendere!!!

LA PRESENTAZIONE ORALE è di Cinque minuti a persona, prepararla con attenzione per far sapere, con ispirata precisione, quanto segue:

a. Cosa fate e perchè
b. Quale è il vostro concetto fondamentale, e perchè
c. Quale è il concetto distributivo e organizzativo e perchè
d. Quali sono le particolarità funzionali desunte dal rapporto con il cliente
d. Quale è la vostra scelta espressiva e perché

Alcuni progetti saranno scelti per discussione comune alla Fine... Pubblicateli come detto precedentemente nel BLOG!!!
Questi i Capitoli fondamentali in cui il lavoro e' diviso:

per capitolo si intende uno sviluppo "minimo" su una tavola ma spesso che richiede anche due o tre tavole appartenenti allo stesso capitolo ..

A. Il concept dell'edificio dal punto di vista del programma

A1.Titolo del progetto. Sottotitolo esplicativo.
A2. Uno o due paragrafi che descrivono il mix funzionaledi e i PROCESSI di utilizzo messi in atto nell'edificio e perchè secondo voi sono importanti nella situazione specifica
A3.Una indicazione pur se approssimata, ma analitica, degli spazi necessari allo sviluppo del punto A2.

Altri argomenti pertinenti....

B. Le scelte dell'edificio dal punto di vista del contesto.

B.1 Transazioni e creazione di strategie coordinate con almeno altri due urban voids limitrofi (a scelta dello studente) In questo caso si può fare una tavoletta comune che spieghi la strategia sinergica. NUOVO
B2. L'idea di tessitura.. o altre idee (griglie eccetera) che spieghino alcune ragioni che presiedono la nascita delle scelte strategiche del progetto dal punto di vista planimetrico
B3. Il contesto dal punto di vista dei processi sociali innanzitutto attraverso la relazione con il cliente-promoter e il suo apporto al progetto

Altri argomenti pertinenti....

C. Le scelte dell'edificio dal punto di vista ambientale e bioclimatico

C1. Relazioni ambientali specifiche, idee di ciclo e processo locale e globali se applicate
C2. Analisi critica con le strategie d'intervento dal punto di vista ambientale se applicate
Un paragrafo descrittivo dei principi adottati nel vostro progetto dal punto di vista ambientale ....
Planimetria con inserimento nell'area con studio di Ventilazione Soleggiamento (500 o 1000)

Altri argomenti pertinenti....

Immagini documenti fornite dai docenti dei moduli ambientali negli anni del laboratorio degli anni scorsi alla Home page del corso

D. Le scelte dell'edificio dal punto di vista della strategia idrica

D1.Le tre strategie prescelte indicate in planimetria con evidenziazione dei concetti adottati
D2. Sezioni corrispondenti ai punti delle strategie indicate a scala appropriata
D3 Schemi grafici sintetici ed esemplficativi delle soluzione adottate
D4. Evidenziazione nel plastico, con cartonico colorato di azzurro dei punti in cui sono adottate le strategie idriche usate

Altri argomenti pertinenti....

E. La presentazione della vostra organizzazione chiave dal punto di vista distributivo.

E1. Diagramma a blocchi - o strumento similare - con indicate in percentuale le aree e le relazioni tra i diversi processi. Deve essere in scala, ma non uguale allo sviluppo progettuale: lo spazio esterno e i flussi potenzialmente in un ciclo di 24 ore
E2. Raccolta e inserimento in tavole di almeno "tre" fotocopie provenienti da manuali dell'architetto o da regesti tipologici distributivi con un dettaglio distributivo associabile a parti significative del vostro programma d'uso (esempio mensa cucina blocco scale parcheggio libreria auditorium eccetera )
E3. Schematizzazione al 500 e con colori (tipo brochure commerciale) del vostro progetto dal punto di vista dei processi con indicate approssimativamente le quantità (spazi coperti; spazi scoperti di progetto..)
E4. Schematizzazione delle zone serventi e servite al 500, come fosse una macchina! Elementi di distribuzione e energetici (cioè i servizi da quelli igenici a tutti di altro tipo)
E5. Applicazione corretta e dimensionata nello pianta reale al 200 dei vostri tre schemi distributivi dimensionali
E6. Schematizzazione delle logica del rapporto tra zone servite/serventi (in particolare con la localizzazione di eventuali core ) e funzionamenti ambientali e bioclimatici se li prevedete.

Altri argomenti pertinenti....

F. La presentazione della vostra organizzazione chiave dal punto di vista della ricerca espressiva

F.1 una serie di disegni e schizzi che testimonino a vostro piacimento la ricerca espressiva da voi condotta a partire dalle cinque categorie indicate: a.Silhouette, b. Chiaroscuro, c. Attacco al suolo, d. Attacco al cielo
F2. Almeno Un prospetto rappresentato prima alla scala 1:200 e poi alla scala 1:100
F3. Ogni altro materiale a vostra scelta inclusi edifici che prefigurano nei materiali e nella composzione alcuni dei vostri obiettivi.
F4. Tentativi di inserimento usando, foto reali dell'area.

Altri argomenti pertinenti....

G. La presentazione della caratteristica più rilevante del progetto dal punto di vista spaziale.

G1. Se potete date Una titolazione del concetto chiave e un paragrafo descrittivo in particolare della qualità spaziale più rilevante
G2. Un prodotto di natura "sintetica ed espressiva" a vostra scelta (schizzo, digramma, plastico, fotomontaggio a vostra scelta) sul punto G1
G3. Una sezione o più sezioni schematiche dell'edificio (al 200).
G5. Un plastico di studio al 200 o e alle altre scale appropriate e/o la Scacchiera
G6. L'auspicabile relazione con principi idrici, ambientali, contestuali della caratteristica spaziale più rilevante

Altri argomenti pertinenti....

H. La presentazione della vostra organizzazione dal punto di vista strutturale. (opzionale potrebbe essere solo in finale...)

Vedi spiegazione più dettagliata >>>> (essendo voi al 5 anno questa parte non dovrebbe essere necessaria, ma per comodità vi rissumo alcuni principi)

H1. Schemi gemetrici con il senso delle tessiture i punti di discontinuità
H2. Una pianta con evidenziata solo la struttura (scala al 200 o appropriata anche solo di una aprte significativa dell'ledificio)
H3. Una sezione o più sezioni con evidenziati gli elementi della struttura e gli spessori congrui in fondazione in copertura nei sistemi di contenimento del terreno (al 200 o altra scala).
H4. Una ipotetica organizzazione in pianta

G. La presenza di due plastici

G1. di inquadramentio urbano approssimativamente alla scala 1:1000 / 1:500

G2, di sviluppo volumetrico alla scala dell'edificio approssimativamente alla scala 1:200 (se l'edificio è molto esteso anche solo di una parte significatova)
Assolutamente Obbligatori

H. Il rapporto con la ricerca artistica e con una Lettura mirata dei dati contestuali - Opzionale

- riassumere liberamente questo aspetto che parte dallo "sguardo critico" che si incrocia con lo studio di alcune personalità artistiche che sentite vicine e/o con gli elementi dell'immaginario dei luoghi e delle situazioni contestuali che hanno eco nel progetto

* specifiche per pubblicare nel blog di Un Lost Il progetto

Inserire (se non lo avete già fatto) come commento! al post della vostra area controllate il numero nella MappaUNLost nel Blog UnLOST Vai un commento
Titolo del Progetto: esempio: Laboratorium Sottotitolo del Progetto: Comunità sociali e volontarie (deve essere chiaro di cosa si tratta!!!) Nome, cognome e email Vostro blog:dovete farlo insomma con questa modalità: UNL 4 Laboratorium. Comunità sociali e volontarie, Donatella Sinelli, Mail: donatellaastras@gmail.com, http://donatellaastras.blogspot.com/

Assolutamente fondamentale altrimenti non avremo alcuna memoria del vostro progetto per eventuali mostre o pubblicazioni



i. Brochure - opzionale

La brochure è opzionale. La si rifà in quella finale se lo si riterrà importante. Potrebbe essere anche semplicemente un A4 fronte retro ripiegato in tre parti.

Alcuni di voi potrebbe volere provare a montare questo materiale "come se fosse una brochure" per far circolare il progetto, sempre di più in molti aspetti e prassi dell'architettura contemporanea le prime proposte passano in forma di brochure o di rapporto di medio piccolo formato. Sono queste presentazioni-idee concetti quelle che muovono il progetto in molti ambiti preliminari (raporti con i clienti, con le amministrazioni i finanziatori e muovono il progetto in questa dimensione)

In questo caso il formato non deve essere A3 ma 16,83 x 26.03 verticale, potete far correre le immagini su due pagine affiancate quando necessario

Infatti come vedrete POTRETE PUBBLICARE ON DEMAND IL VOSTRO PROGETTO
questa opzione sarà aperta anche per il progetto finale per la prima volta quest'anno per chi sarà interessato
http://www.lulu.com/

Per chi vuole Pubblicare la brochure

Andare su www.Lulu.com (è quello che conosco ma ne esistono altriamazon o dal libro.it)

-fare un account
-scegliere pubblicare un libro
-usare il format "fumetto" che però deve essere verticale!!! è quello della brochure ricordate che poitete fare correre immagini su due pagine affiancate
-creare un pdf unico della brochure (con un programma come Adobe acrobat professional) oppure montare in pdf una pagina per volta (è molto più lungo) oppure farlo in indesign, word o pages e poi esportare in pdf
-pubblicare decidere il prezzo in aumento rispetto a quello di stampa
-diffondere e inviare il link
Si puo fare la stessa cosa con epub, in questo caso il tutto è più semplice..
se vi interessa vi faccio un tutorial, ma me lo dovete chiedere e ricordare!

POTETE ANCHE PORTARE IL PDF; CON COPERTINA A PARTE IN UNA QUALUNQUE TIPOGRAFIA FOTOCOPIA E VI FANNO IL LIBRETTO



NB. L'esame finale rappresenterà un approfondimento tanto grafico che progettuale del materiale del pre esame. Il prodotto fondamentale Aggiuntivo che si chiederà è un foto inserimento e una tavola in cui metterete in relazione tra loro il vosto con altri due proetti di Aniene RimsVi verrano forniti esempi grafici. Intanto se vi interessa potete vedere gli esiti migliori del precedente laboratorio da questo Link
