Lezione: Principi di organizzazione Distributiva
ovvero la Macchina funzionale dell'edificio, il Motore

1. Il primo principio chiave è che il flusso "processuale" (Ex funzionale) delle attività non è direttamente tradotto in decisioni architettoniche.

Le relazioni con il bang e con il programma sono attente e precise, ma mai automatiche.

Typycal distribution Scheme with flow, adjacencies and proportianal surface area

discuti del Progetto da qui

si può leggere con bibliografia "Louis Kahn il Bach dell'architettura"





2. Il secondo principio chiave è la differenza tra servito e servente

Sauer si può leggere questo articolo con bibliografia, oltre che in Architettura e Modernità >>

oppure In Inglese


pdf
or print

Di più su Penn's Landing square

Articolo di Gaetano De Francesco che sviluppa il tema della "vitalità degli spazi di Distribuzione"

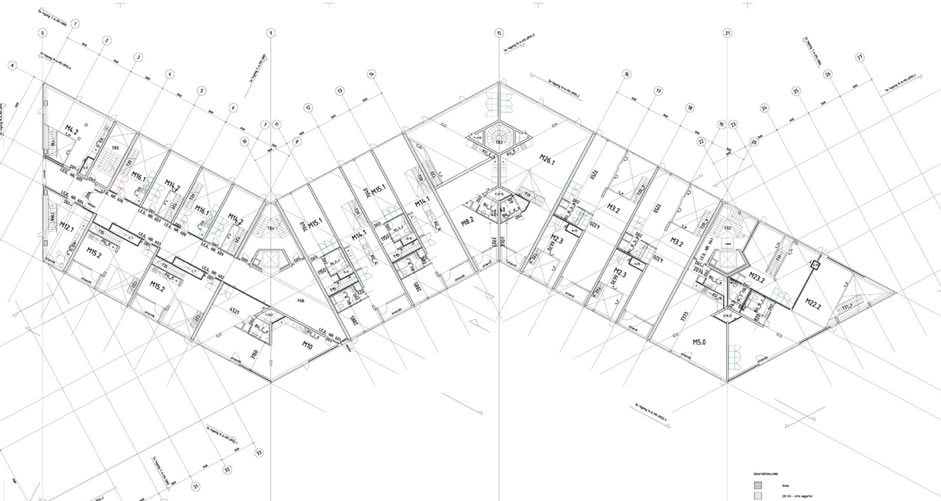

Guardate anche il lavoro dei Big Architects. per esempio questo VM houses

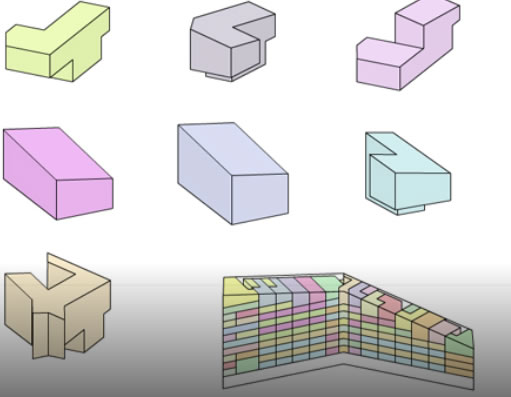

Vedi il progetto dei BIG A new York dal Foto o dal sito

https://www.archdaily.com/794950/via-57-west-big

aa

a

Servente all'esterno a caratterizzazione della forma architettonica e come strategia funzionale


aa

quando il servente diventa il bang

oppure quando il servente rimane servente, e il servito si autonomizza plasticamente
Vedi in Brochure 2: Sviluppo del progetto architettonico di Massima

Leggi il mioarticolo Dal fiume alla città su questo progetto

3. Il terzo principio è "la conquista del centro"

a a

http://www.arc1.uniroma1.it/saggio/Bibliografia/Citazioni/Gehry.html

vai in Academia.edu per il FREE DownLoad




a


Lezione di Antonino Saggio Sapienza

Vedi il progetto in maggiore dettagli

La spina centrale ad "L"
Lezione di Antonino Saggio SapienzaLezione di Antonino Saggio Sapienza Lezione di Antonino Saggio Sapienza

La Galleria aperta sulla corte e che alle spalle distribuisce le varie parti del programma

Lezione di Antonino Saggio SapienzaLezione di Antonino Saggio Sapienza Lezione di Antonino Saggio Sapienza

Il progetto di Un Studio che abbiamo già incontrato è un imporante esempio di "conquista del centro".
La particolarità di questo approccio più contemporaneo consiste nell'intessere "un diagramma" variabile (in questo caso il continuo intreccio tra i quattro spazi principali) e non una geometria fissa

vai dedicato al Museo Mercedes di UN Studio

a a

Progettazione accurata spazi interni

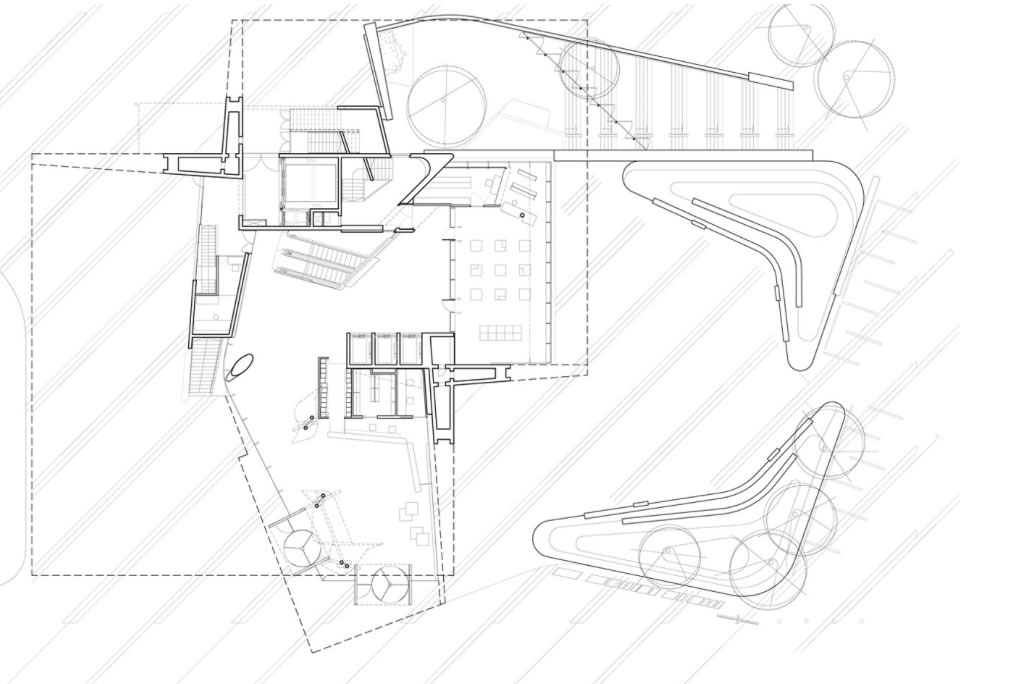

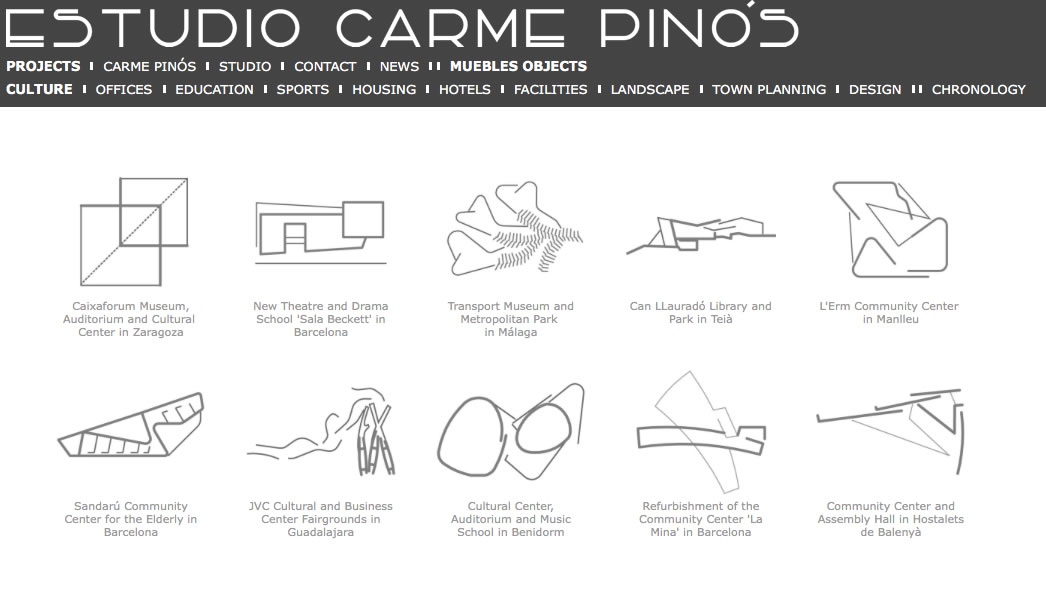

Carme Pinos vai al sito

Guardate come Carme Pinos mette uno schema di "scacchiera" alla base di ogni progetto. Quello che vedete è infatti uno schematizzazione delle possibili variazioni che può avere quella pianta

Studiate con Attenzione le piante!!!

Guardate questa foto! (che faccio negli spazi interni..?)

Ci sono almeno tre o quattro trucchi .. li trovate?

Architetto Rosetta Angelini, Spazio "civico zero" via dei Bruzi, Roma (sinistra)
Architetto Rosetta Angelini, Spazio "Galleria come_se" via dei Bruzi, Roma (destra)

Tavola Grafica redatta a cura di Crilo, basata su una combinazione tra SketchUp e Illustrator/Photoshop

Esempi di tavole Tipo brochure

tutto il lavoro >DelGrandeCarta

Costi ed esempio tavole Tipo Brochure

Tutto il Lavoro di Lorena Greco e Cristian Farinella >>




link

magrini 2010

TO DO: Consegna per Giovedi 16 Dicembre dovete preparare "Una presentazione" importante che è divisa in fasi:

A partire dalle 9:00 in aula vanno disposte almeno 4 tavolette A3 Oppure di formato A1 che riassumono il progetto ad oggi e che presentino anche gli esiti delle ultime richieste vedi categorie "C" Sotto indicata.
VOGLIO CHE LE PRESENTAZIONI SIANO FATTE CONGIUNTAMENTE AL BODY IN COPPIA


Ogni tavoletta va siglata con Titolo Progetto, AR n. (numero di Aniene Rims) Nome e cognome
Nel Blog sono pubblicate le "minime" 4 tavolette preparate più eventualmente altre.
La preparazione delle tavolette può essere anche tradizionale (e poi scannerizzate e messe nel blog).
E' benvenuta la scacchiera e il plastico del contesto già richiesto con la morfologia del progetto e possibilmente in azzuroo i sistemi idrici adottati .
La presentazione è anche una consegna indispensabile per il proseguimento efficace del laboratorio sarò riportato nell'indirizzario.
Chi non presenta si può far presentare il lavoro da un Alias / Buddy
La presentazione sarà valutata Con Sufficiente o Insufficiente: Inoltre sarà presente la firma del docente a convalida della presentazione sulle tavolette.

Le tavolette andranno consegnate all'assistente per ulteriore feedback!

Cercate di utilizzare le principali parole chiave che hanno organizzato la lezione

In particolare

Organigramma funzionale o Diagramma a blocchi , Prossimità o Adjacencies Servente servito, Core, Conquista del centro eccetera

Nella presentazione dovranno essere incluse in maniera aggiornata, i materiali già discussi alle presentazioni precedenti e cioè

A. Il concept dell'edifcio dal punto di vista del programma funzionale.

A1.Titolo del progetto. Sottotitolo esplicativo.
A2. Uno o due paragrafi che descrivono il programma funzionale e perchè secondo voi è importante nella situazione specifica
A3.Una indicazione in prima approssimazione, ma analitica degli spazi necessari allo sviluppo del punto A2.
A4. La pubblicazione come commento nell'area di Aniene Rims nel blog, ci potete andare dalla mappa corrispondente al vostro progetto. Dovete fare una dicitura come questa e appunto aggiungerla in un commento nel blog... Successivamente entrereanno nel post principale.

2019 AR 78, The home of lost work. Scuola del cuoio, Chiara Spiga, Mail: chiara.spiga2013@libero.it, http://chiaraspigalabiv.blogspot.it/



A questi materiali, già redatti sono da aggiungere

B. Organizzazione e ricerca distributiva. Il funzionamento

B1. Diagramma a blocchi con indicate in percentuale le aree e le relazioni tra i diversi processi. Deve essere in scala, ma non uguale allo sviluppo progettuale. Pensare anche allo spazio esterno e ai flussi che potenzialmente possono attivare un ciclo di 24 ore su 24.
B2. Raccolta di almeno "tre" fotocopie provenienti da Manuali dell'architetto o da Regesti tipologici distributivi con indicate tre parti del vostro programma d'uso (esempio, mensa, cucina, blocco scale, parcheggio, libreria, residenza di parti che riguardano specificatamente il vostro tema progettuale)
B3. Schematizzazione al 500 e con colori (tipo brochure commerciale) del vostro progetto dal punto di vista dei processi con indicate approssimativamente le quantità
B4. Schematizzazione delle zone serventi e servite al 500 come fosse una macchina! elementi di distribuzione ed energetici (cioè servizi da quelli igenici a tutti di vario tipo)
B5. Applicazione corretta e dimensionata nello schema reale al 200 dei vostri tre schemi distributivi - dimensionali dal Manuale (cfr. B2)
e

C. Un plastico alla scala circa dal 1:200 al 400, a seconda dei casi, che rappresenti le scelte fondamentali dell'edificio dal punto di vista volumetrico. Potete di nuovo ricorre alla scacchiera. Magari inventandone una tutta vostra per studiare le varianti possibili dell'edificio ad una scala più ravvicinata

D. Opzionale

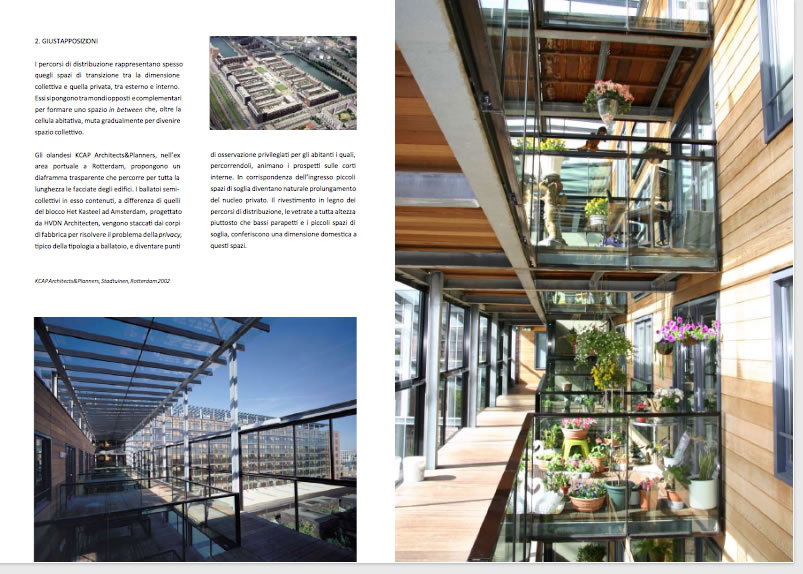

Alcuni di voi potrebbero volere provare a montare questo materiale "come se fosse una brochure" per far circolare il progetto. Sempre di più in molti aspetti e prassi dell'architettura contemporanea le prime proposte passano in forma di brochure o di rapporto di medi/ piccolo formato. Sono queste presentazioni-idee quelle che muovono il progetto in molti ambiti preliminari (raporti con i clienti, con le amministrazioni con i finanziatori)

In questo caso suggerisco il formato A4 ripiegato fronte retro, come il tipo più semoplice ed economico di brochure oppure altri a vostra scelti ma d facile riproduzione. Il formato16,83 x 26.03 permette di essere caricato e pubblicato in Lulu.com se volete provare corrsipondente a Giornale a fumetti

Infatti come vedrete POTRETE PUBBLICARE ON DEMAND IL VOSTRO PROGETTO
questa opzione sarà aperta anche per il progetto finale per chi sarà interessato
http://www.lulu.com/

a

Ecco due esempi di Brochure Particolarmente Convincenti

Brochure 1: concept e finanziamenti

a
Holzmarkt, Berlino rendering e immagine FSKA Architects

Brochure 2: Sviluppo del progetto architettonico di Massima

Eckwerk Berlino

a

Scadenziario.

Ogni studente deve prepararsi ad avere le revisioni in maniera seria e dettagliata, se possibile entrambesi con gli assistenti che con il professore
Queste revisioni saranno segnate in foglio a parte

Il plastico richiesto deve essere funzionare come un plastico di studio, come fosse una "scacchiera".
Non è un plastico di presentazione, ma di studio e verifica.

Quindi realizzare molti più pezzi di quelli necessari e fare diverse ipotesi studiando alterntaive spaziali, climatiche e contestuali

Cominciare a raccogliere le fotocopie dai manuali per essere informati delle specifiche necessità organizzative e distributive del vostro progetto specifico:

Per fare revisione è importantissimo che portiate anche il plastico di inquadramento urbano! per aiutare tutti a visualizzare la vostra situazione.

Vedi questo eccezionale esempio
